 產品類別 >> 樹脂水泥與樹脂瀝青


樹脂水泥與樹脂瀝青施工規範-- -
樹脂水泥與樹脂瀝青施工規範--

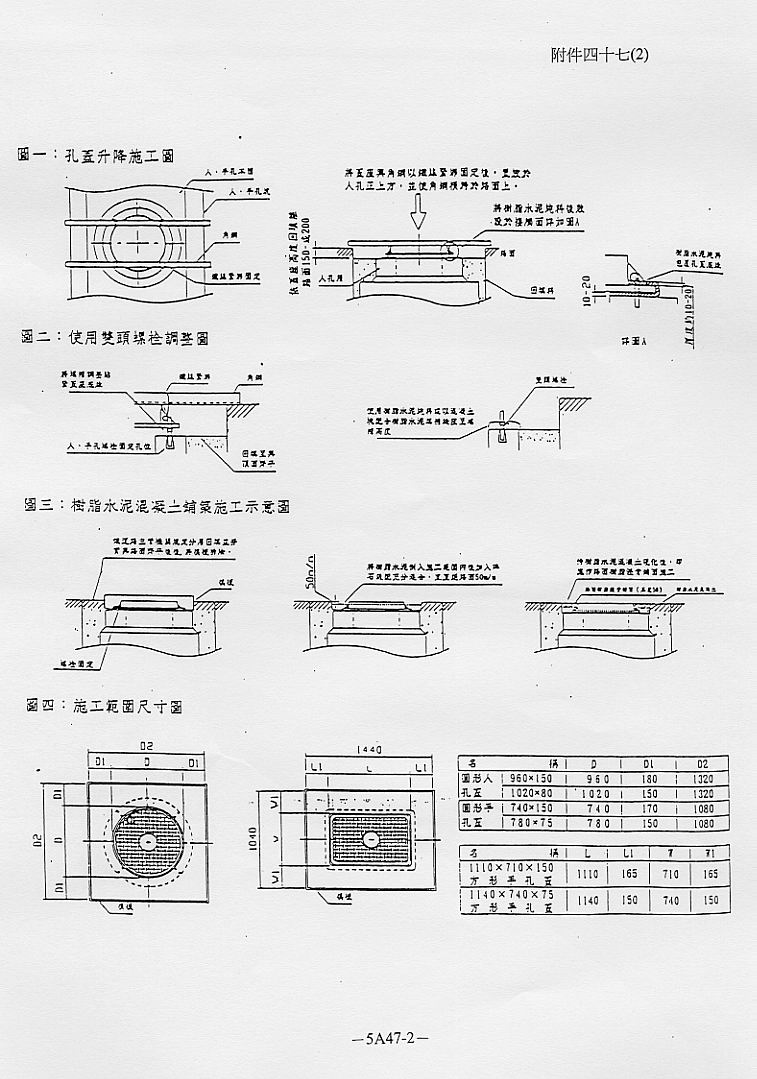

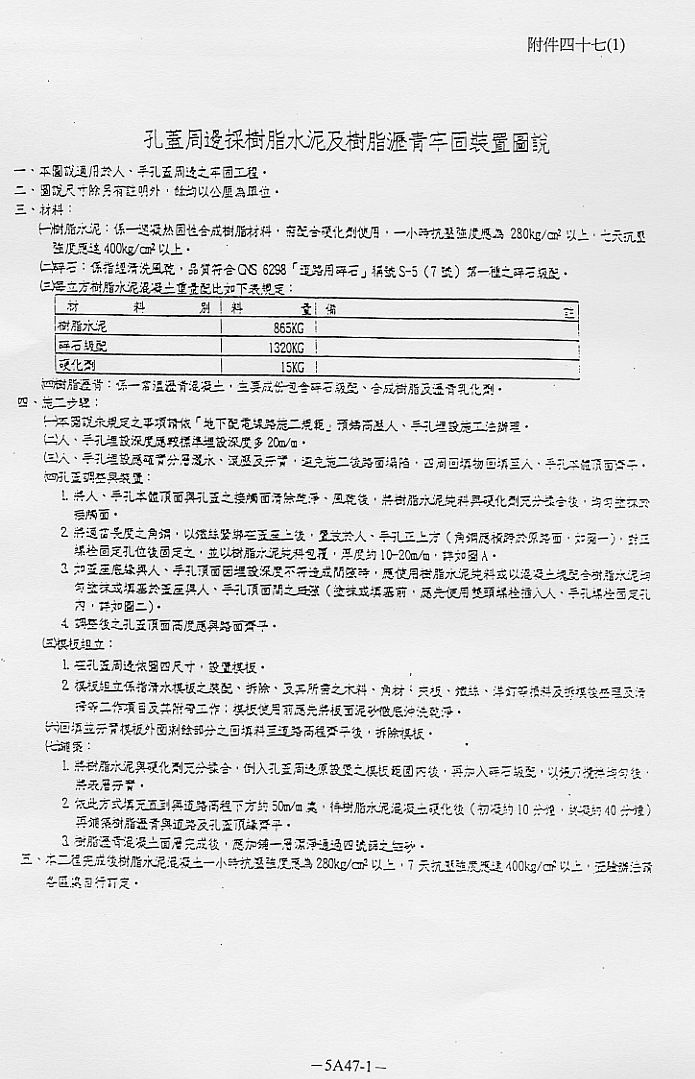

附圖屬於電力規範,以下屬於電信規範



一、 前言

二、 施工機具

三、 施工步驟及注意事項

四、 施工順序剖面圖與材料用量表

五、 試驗方法及保固說明



一.前言
樹脂水泥
一種合成樹脂,屬於熱固性塑膠類,(PE屬於熱塑性塑膠)熱固性塑膠材質,本身具有耐高熱、防水、無收縮性、高強度及硬度、粘著力強等特性。樹脂水泥(SOLUTION RESIN)與環氧樹脂、矽力康樹脂同類,但是彼此間仍有不同的力學性質,樹脂水泥是由環氧樹脂(epoxy)、聚酯(polyurethane)、聚胺酯(polyester)所組成,因此,施工後工程品質得到高度肯定。

樹脂水泥每桶包裝共25公斤,其中硬化劑重0.5公斤,空桶重1.5公斤,純樹脂水泥淨重為23公斤,因此樹脂水泥與硬化劑之混合比例為23.0:0.5之重量比。

樹脂瀝青
樹脂瀝青是屬於常溫瀝青混凝土,主要成份包括了骨材級配、碎石、特殊合成樹脂、瀝青乳劑。
1.合成樹脂主要成份是由聚酯(Polyurethane)、丙烯酸樹脂(Acrylic Resin)所組成
  的。
2.瀝青乳劑中包含瀝青原料及添加含有氯化氫酸的胺類(Amines)乳化劑。
3.樹脂瀝青中未含有害化學成份,在正常溫度下,骨材不會產生化學變化,瀝青也不會危害自然環境及人體健康。


二.施工機具
(1).路面切割機                                       1台
(2).路面鑿除機                                       1台
(3).2m長鋁棒(鐵棒)或L50mm×50mm×5mm角鐵           2
(4).鏝刀                                             2支
(5).鐵絲
(6).鉗子                                             1
(7).鐵鎚                                             1
(8).掃帚                                             1
(9).抹布
(10).水桶                                            1個
(11).直徑1.5㎝鐵棒加鑄鐵平底版,長*寬(10×10㎝)    1支


三、施工步驟
3.1施工步驟:
(1).以路面切割機切除路面。
(2).用電動打除機打除路面,孔蓋框座與切割線間隔W=15公分,人孔深度H=18公分,手孔深度H=15公分,廢方運離現場。
(3).將孔蓋座吊離人手孔。
(4).清除人手孔體表面及孔蓋座四週表面粘土、灰塵‥‥等雜物。
(5).將鋁棒(鐵棒)或木條以鐵絲緊綁在孔蓋座上,其方向必須與行車方向相同。
(6).再將支撐之鋁棒或木條連同孔蓋框座放回人手孔體上方之路面上。
(7).模板架設在人手孔與孔蓋座間,以防樹脂水泥澆置時流入人手孔內。
(8).在地上先將樹脂水泥搓揉均勻後將硬化劑放入樹脂袋內,再搓揉混合至3分鐘。
(9).以樹脂水泥填充人手孔體與孔蓋座之間的提升空間(打底層)。(必須以純樹脂水泥填充)
(10).重覆步驟8.並將骨材加入至被填充之週邊內,以鏝刀攪拌均勻,並以直徑1.5㎝之鐵棒加底面積為長、寬10×10cm之鑄鐵平底版夯實,依此方式填充直到達路面高程下4±0.5cm為止。
(11).待樹脂水泥完全硬化後,再倒入樹脂瀝青,完成4±0.5cm厚的鋪面施作。
(12).樹脂瀝青鋪設時,必須高於路面約0.5~1cm,再以鐵棒夯實,完成後撤除路障即可通車。
(13).完工時將孔蓋周圍路面塵土鋪在瀝青表面,以防車輪輾壓時瀝青表層被帶走,兼做環保措施。
(14).配比(重量比)如表一
樹脂水泥 : 1/2骨材 =   1 : 1.5
(15).各式人手孔樹脂水泥混凝土使用數量詳表二。


表 一

樹脂水泥

骨材(碎石)

硬 化 劑

樹脂瀝青



783kg

1200kg

17kg

2000kg
每立方M所需用的材料





 表 二
樹脂水泥、骨材、樹脂瀝青材料用量表
(W=15cm)
樹脂水泥
骨材
硬化劑
 樹脂瀝青
人手孔蓋型式
(週邊加框尺寸)
A手孔

B手孔
58KG

86KG
1.3KG
65KG

大手孔
(1240* 640* 130)
大手孔加框
(1540* 940* 150)
A手孔

B手孔

50KG

74KG
1.1KG
56KG

中手孔
(1038* 538* 130)
中手孔加框
(1338*838*150)

小手孔

42KG
62KG
1.0KG
47KG
小手孔
(836*436*130)
小手孔加框
(1136*736*150)

人孔

81KG

122KG
1.8KG
73KG

直徑820*150
(1120*1120*180)

3.2 注意事項:

3.2.1 樹脂水泥
(1).樹脂水泥加入硬化劑之前,必須搓揉均勻。
(2).在打底層時樹脂水泥除硬化劑外,不得再添加任何添加劑。
(3).硬化劑倒入樹脂水泥袋中搓揉混合時,必須將袋內空氣儘量排出,以達混合完全之目的。
(4).搓揉樹脂袋至少3分鐘以上,以使樹脂水泥可完全發揮作用。
(5).除打底層時用純樹脂水泥外,其他部份均以1:1.5配比加入骨材,經充份搓揉後必須儘速施工,以免硬化不能使用。
(6).樹脂水泥含有刺激性物質,若不小必噴及眼睛,儘速用清水沖洗。
(7).施工時應戴著工作服、防護鏡、口罩、膠質手套等以保護工作人員安全。

3.2.2 樹脂瀝青
(1).鋪設樹脂瀝青之前,必須待樹脂水泥混合骨材硬化後,才可鋪設。
(2).鋪設樹脂瀝青時,必須高出路面0.5~1cm,以便在夯實後可與路面高程(孔蓋面高程)一致。


四、施工順序剖面圖及材料用量表

W
    4.1電信樹脂水泥、骨材、樹脂瀝青施工順序示意圖

        人孔1120* 1120
切割線  大手孔 1540* 940
        中手孔 1338 * 838
        小手孔 1136 * 736
鐵蓋





人手孔體

Fig.1
A.C
